Système de lavage de sable compact

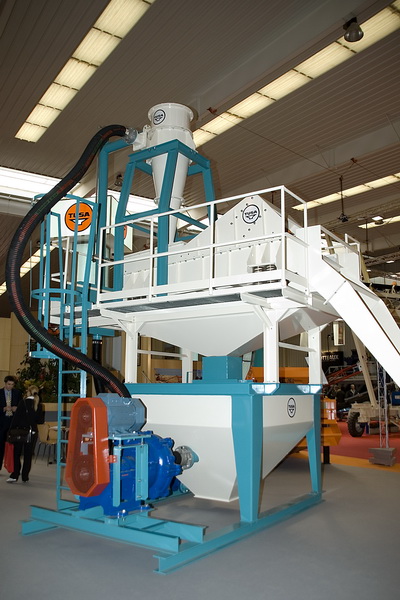

Groupe compact de traitement du sable ou d’hydrocyclonage

Le groupe de pompage, composé d'une trémie en tronc de pyramide et d'une pompe centrifuge, reçoit de l’installation le mélange eau-sable à traiter. La pompe envoie l’eau dans l’hydrocyclone avec la pression et la concentration adéquates. La trémie de réception a pour mission de maintenir la stabilité du niveau d’alimentation de la pompe, avec l’aide d’un dispositif mécanique.

L’hydrocyclone effectue le travail le plus important au sein du groupe : il reçoit le mélange sable-eau, qui entre tangentiellement par son sommet, créant ainsi un tourbillon qui tourne longitudinalement autour de son axe longitudinal.

Les particules solides les plus grossières adhèrent aux parois latérales de l’hydrocyclone par l’effet de la force centrifuge, et descendent vers le fond avec une petite quantité d’eau. Les particules solides les plus fines, ainsi que la plus grande partie de l’eau, montent et sont canalisées vers l’extérieur par le sommet.

Les hydrocyclones de TUSA affichent des coupes allant jusqu’à 80 microns et peuvent ainsi effectuer une séparation efficace des particules d’argile présentes dans le sable.

L’essoreur permet d’obtenir un produit final contenant le moins d’eau possible. Il reçoit la matière déchargée de l’hydrocyclone et la filtre, en faisant recirculer l’eau filtrée vers le réservoir.

Caractéristiques Mécaniques

Le mécanisme à balourds de ces cribles permet de réguler l’intensité de la vibration.

L’amplitude de la vibration est fonction de la masse du contrepoids qui constitue l’organe de régulation de la vibration, et qui permet donc d’en augmenter ou d’en diminuer l’amplitude.

L’arbre porte-contrepoids est monté sur la structure vibrante au moyen de deux roulements sphériques largement dimensionnés.

La lubrification des paliers est conçue pour empêcher la pénétration de poussière et d’autres impuretés. Ces paliers sont généralement graissés, sauf dans le cas des modèles lourds qui disposent d’un système de lubrification par circulation d’huile.

La structure vibrante du crible est composée de deux côtés, reliés par les châssis des mailles du crible. Ces châssis sont construits avec des poutres en caisson, formant une structure rigide.

Les suspensions des cribles sont constituées de ressorts hélicoïdaux, ce qui permet d’obtenir une plus grande stabilité de la trajectoire.

Les cribles de la série TUSA HN sont appuyés et les ressorts fonctionnent par compression.

Ces cribles sont équipés d’un dispositif de limitation d’amplitude de vibration pour l’arrêt et le démarrage.

GAMME DE GROUPES HYDROCYCLONES TUSA

La gamme TUSA comprend 5 modèles :

• Groupe 418 E-2 (production de sable 40 T/h)
• Groupe 524 E-3 (production de sable 60 T/h)
• Groupe 630 E-4 (production de sable 75 T/h)
• Groupe 836 E-4 (production de sable 100 T/h)
• Groupe 1030 E-5 (production de sable 150 T/h)

TUSA réalise également des applications spéciales pour récupérer les pertes de fines dans les eaux de débordement des équipements conventionnels installés (roues, vis sans fin, etc.)
